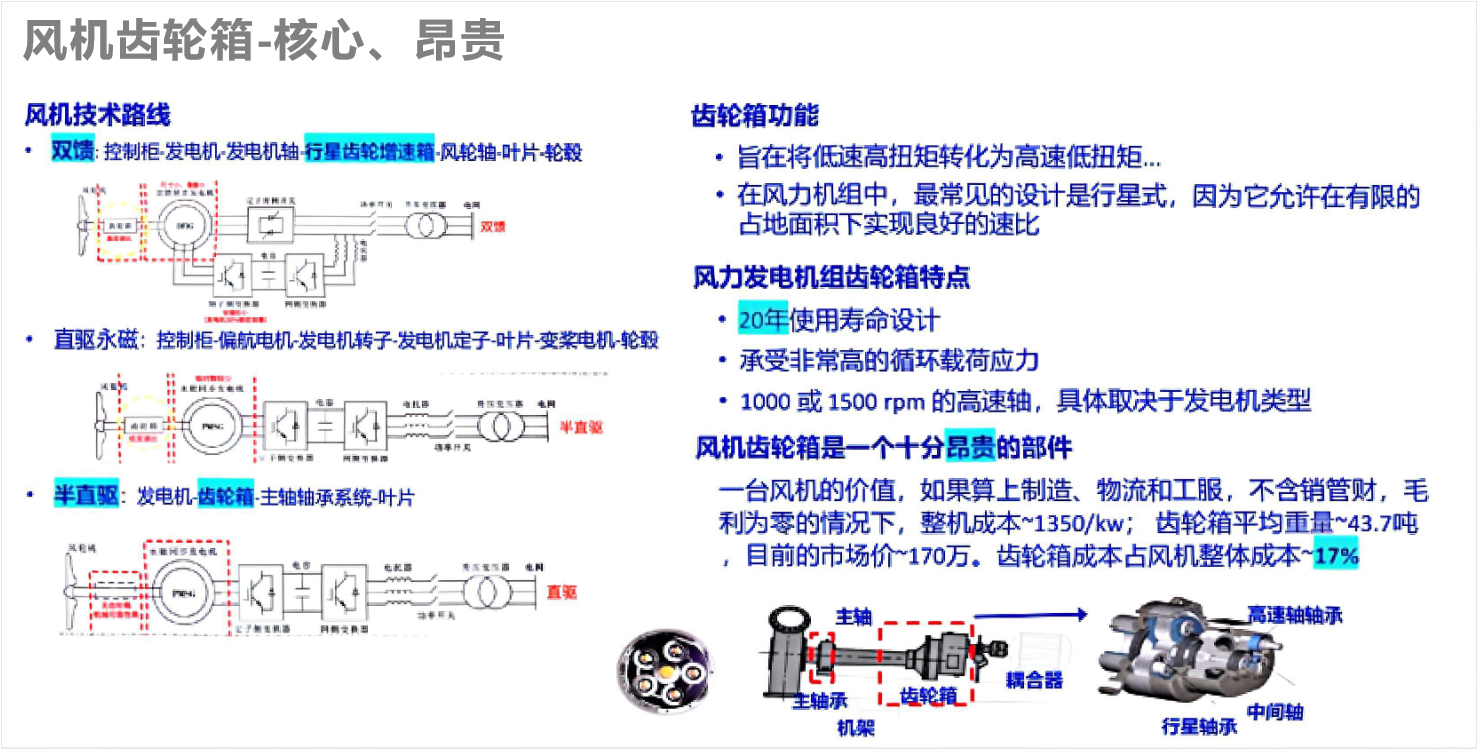

在風力發電系統中，風機齒輪箱承擔著將葉輪低轉速轉化為發電機高轉速的核心傳動任務，其潤滑系統的健康狀態直接影響機組壽命與發電效益。

據《中國風電設備運維白皮書（2024）》數據顯示，風電齒輪箱故障占風機總故障的 35% 以上，其中因潤滑失效引發的齒輪磨損、軸承卡滯等問題，單次維修成本可達 50-200 萬元，停機損失日均超 3 萬元。

某風電場運營的 40 臺風機長期處于高負荷運行狀態，為規避潤滑系統潛在故障風險，保障機組連續穩定發電，特引入我司風電旁路三合一傳感器系統，構建齒輪箱油液在線監測體系，實現故障提前預警與預防性維護。

一、項目背景：精準匹配現場需求，奠定監測基礎

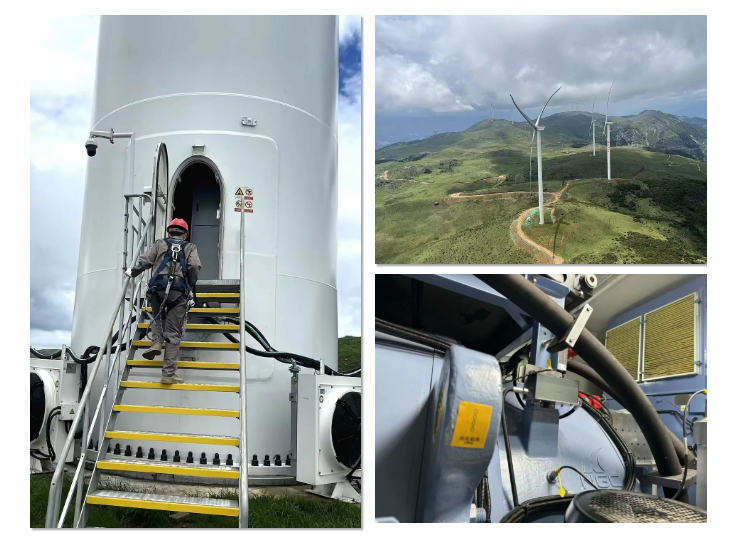

項目前期，智火柴技術團隊深入風電場完成工況調研，全面掌握設備運行關鍵參數，為方案設計提供精準數據支撐：

1. 核心監測對象

40 臺風機齒輪箱，采用循環潤滑模式，配套 320# 潤滑油；現場環境溫度穩定在 30 ℃，經前期檢測油品狀態均正常，設備無明顯振動、透水及其他安全危險源，為在線監測部署創造良好條件。

2. 關鍵安裝點位

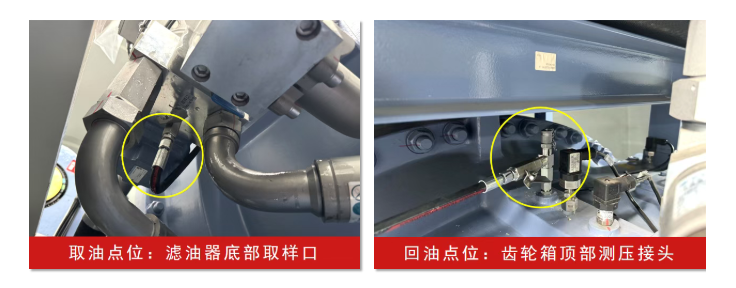

結合齒輪箱潤滑系統結構，確定雙點位監測方案 —— 取油口選取濾油器底部取樣口與齒輪箱頂部測壓接頭（接口規格均為 G1/4），分別配置 2 米取油管與 1 米回油管；回油口聚焦齒輪箱回油通道，確保油液樣本能真實反映系統內部潤滑狀態。

3. 系統適配要求

供電采用風機機艙控制柜 24V 備用電源（配套 15 米電源線纜），通訊通過 “485 轉 TCP + 環網至升壓站” 模式，最終接入風電場原有管理平臺，實現監測數據無縫對接與實時查看。

二、現場部署：專業施工 + 高效配置，保障監測效能

（一）硬件安裝：科學改造，消除干擾

針對風機齒輪箱原有接口特性，智火柴采用 “最小改動 + 精準適配” 的安裝策略，確保不影響原有潤滑系統功能：

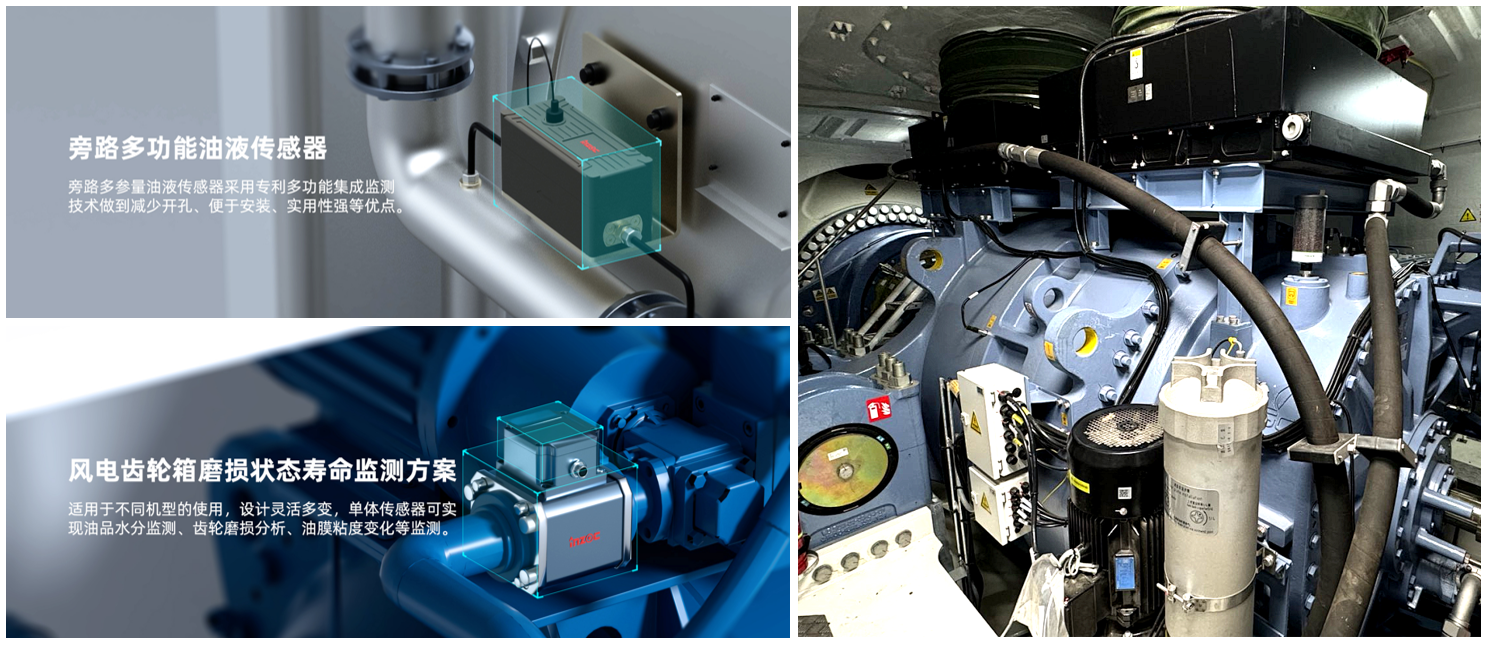

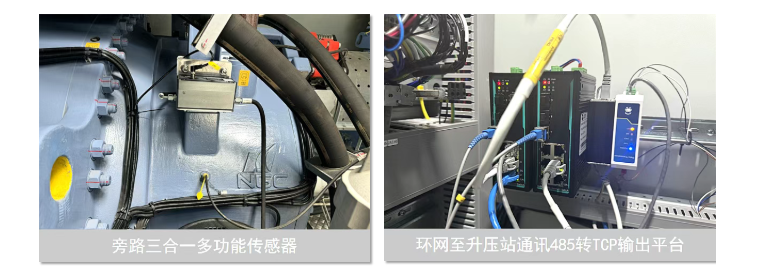

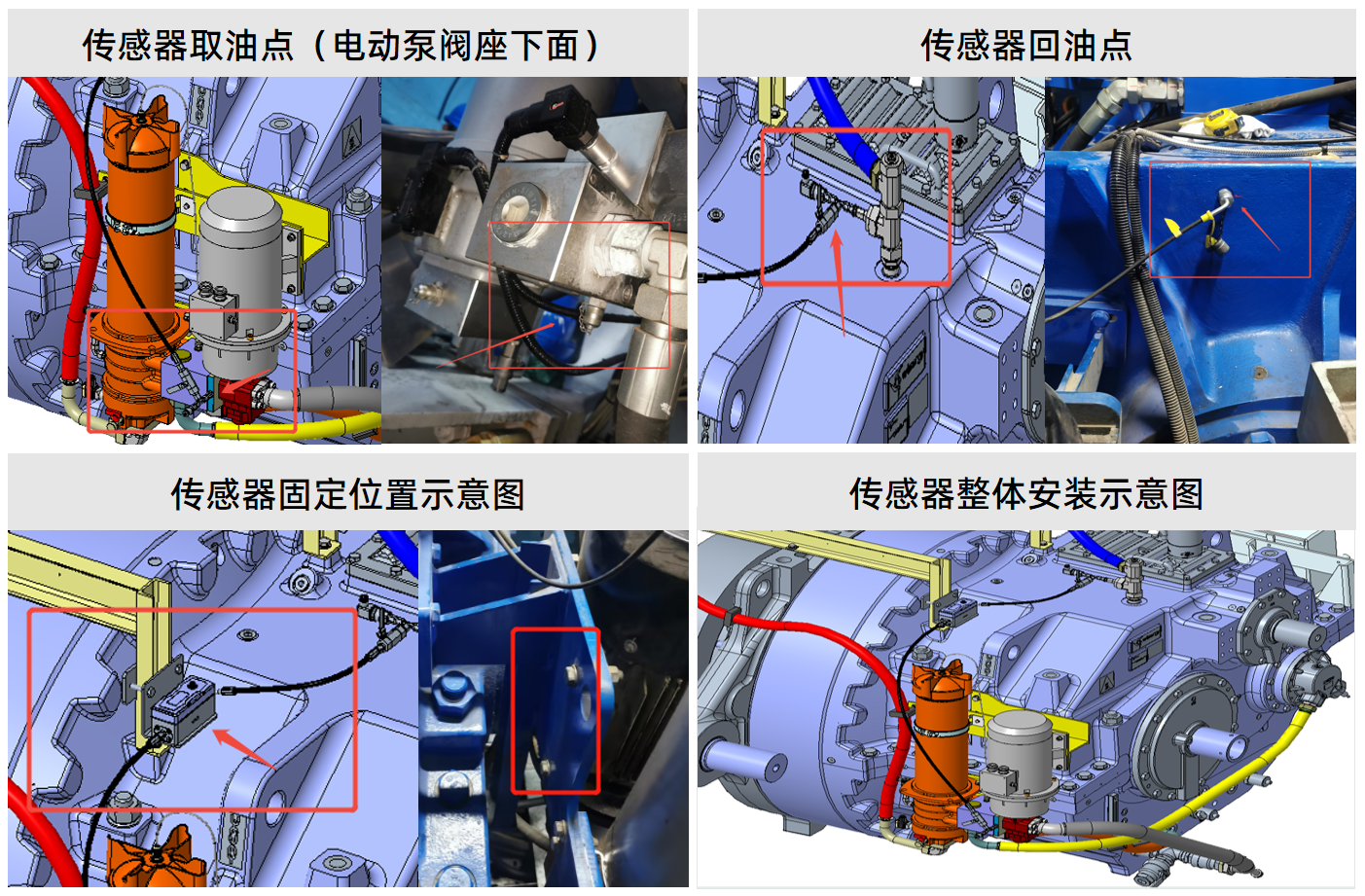

傳感器部署：將風電旁路三合一傳感器精準安裝于齒輪箱旁側，避開振動區域，確保設備與管路、通訊線路布局合理，降低外部環境對監測數據的影響。

取油口改造：基于濾油器底部原預留 G1/4 取油接頭，加裝 1/4 對絲與球閥組件轉接油管，既保障潤滑系統密封性，又可通過球閥控制取樣時機，避免油液樣本雜質污染，滿足監測精度要求。

回油口改造：在齒輪箱回油口 G1/4 測壓接頭處，增設 1/4 對絲、三通及球閥部件，實現回油通道與監測設備穩定連接，同時通過三通設計保障正常回油功能，改造過程無設備運行干擾。

（二）軟件配置：簡化流程，實現數據互通

為確保監測數據穩定傳輸，技術團隊按標準化流程完成核心配置，簡化操作細節的同時保障系統兼容性：

基礎連接：將 NA111 串口服務器通過網線接入交換機（與調試電腦同網段）并接通電源，修改電腦 IP 地址至與服務器默認地址同網段，完成網絡基礎搭建。

服務器配置：登錄串口服務器網頁配置界面，設定靜態 IP、TCP 服務器工作模式，匹配串口參數，開啟 MODBUS 網關功能，確保數據傳輸符合工業標準。

系統調試：提交參數并重啟服務器，通過模擬信號測試驗證數據傳輸穩定性，確認監測系統與風電場管理平臺無縫對接，調試一次性通過。

（三）核心監測指標：全維度覆蓋，掌握潤滑狀態

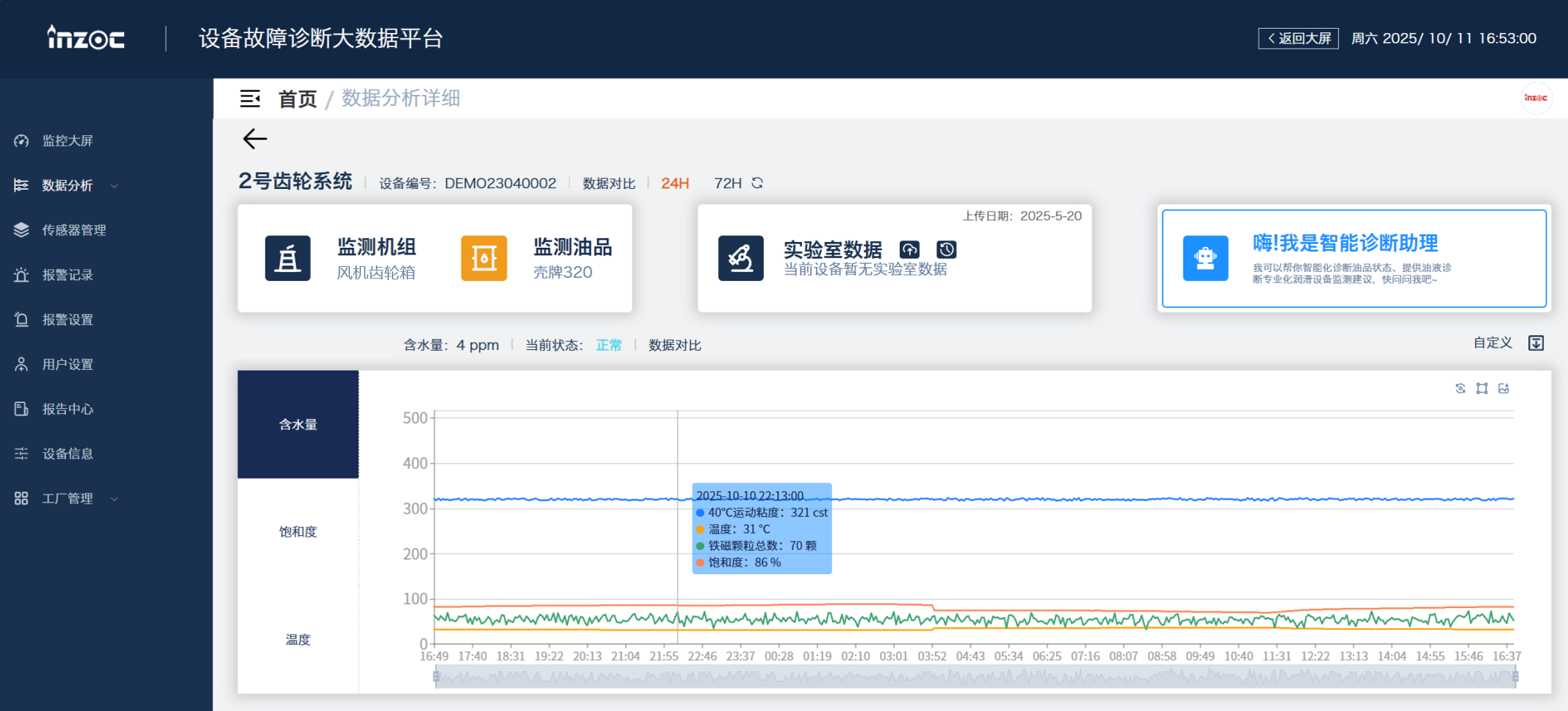

系統部署后，可實時采集齒輪箱潤滑系統關鍵指標，實現油液狀態與設備工況的全面監測，具體監測維度如下：

油液基礎性能指標：運動粘度、飽和度，實時判斷潤滑油老化、劣化程度，確保潤滑性能達標。

污染物與磨損監測指標：水分含量、細磨粒、粗磨粒，及時識別油液污染與部件異常磨損風險。

系統運行工況指標：潤滑系統流量，實時監測系統運行穩定性，輔助判斷管路堵塞、泵體故障等潛在問題。

三、監測成效：從 “被動維修” 到 “主動預警”，賦能穩定發電

本次旁路三合一傳感器的部署，幫助風電場實現三大核心價值：

1. 故障預警精準化

通過對運動粘度、磨粒含量等指標的實時監測，可提前 1-3 個月識別潤滑系統潛在故障，避免因齒輪箱卡死、軸承損壞導致的非計劃停機，將故障響應時間縮短 80%。

2. 運維成本最優化

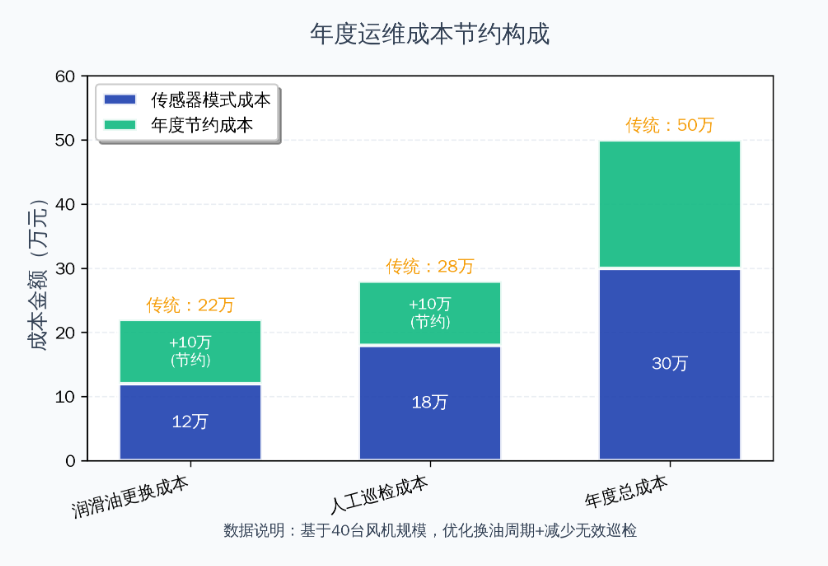

基于油液狀態數據精準判斷換油周期，避免過度換油造成的資源浪費；同時減少人工巡檢頻次，每年預計為風電場節約運維成本超 30 萬元。

3. 發電效益最大化

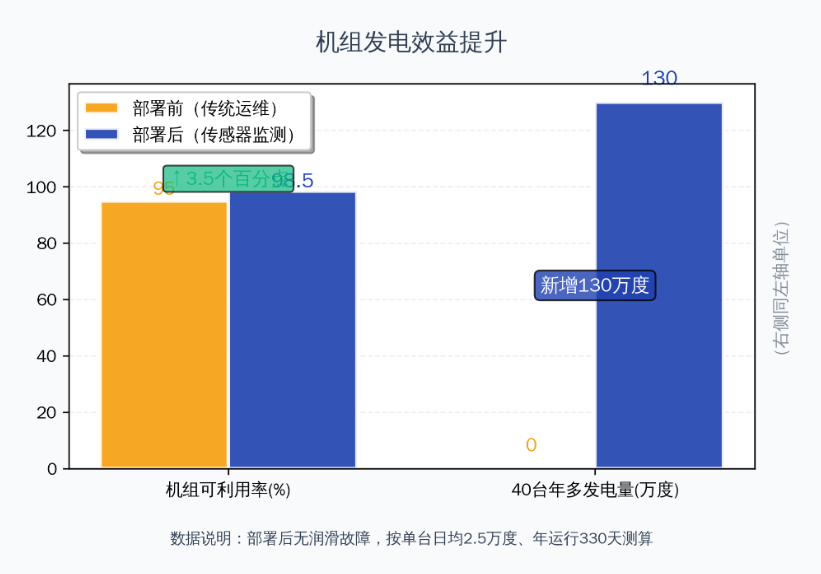

系統運行至今，40 臺風機齒輪箱未發生潤滑相關故障，機組可利用率提升至 98.5% 以上。若按單臺風機日均發電量 2.5 萬度計算，每年多發電量超 130 萬度，創造顯著經濟價值。

未來，智火柴將持續深耕風電設備健康監測領域，以更貼合現場需求的定制化方案，為新能源行業提供 “監測 - 預警 - 運維” 一體化服務，助力風電場實現安全、高效、經濟運行。點擊了解《風電齒輪箱油液狀態解決方案》
