動車油液在線監測裝置應用方案
隨著我國軌道交通網絡向高速化、智能化方向快速發展，動車組及其關鍵設備的運維保障體系正面臨從“周期修”向“狀態修”的深刻變革。油液作為機械設備的“血液”，其品質直接影響齒輪箱、牽引電機、柴油機等核心部件的運行安全與壽命。傳統人工取樣檢測模式存在滯后性強、數據離散等問題，難以滿足高密度行車工況下的實時監測需求。為此，動車段油液在線監測裝置通過集成多參數傳感技術、邊緣智能算法與云端協同管理平臺，實現對潤滑油、絕緣油、液壓油等油品的粘度、污染度、磨損顆粒等關鍵指標的連續追蹤，構建起“數據采集-異常預警-決策優化”的全鏈條閉環，為軌道交通裝備預防性維修、油液資源精細化管理及重大故障零風險管控提供了技術范式。本文系統性闡述該技術在動車段的落地路徑，涵蓋監測場景定義、智能診斷模型構建、軟硬件部署方案及全生命周期運維實踐，旨在為行業數字化升級提供參考。
一、動車采用油液監測有哪些應用場景與監測對象?
1.油液監測可應用的交通工具覆蓋范圍
1)動車組：齒輪箱、牽引電機軸承、空氣壓縮機
2)電力機車：主變壓器、變流器冷 卻系統
3)內燃機車：柴油發動機曲軸箱、液壓系統
4)軌道工程機械：液壓傳動系統、制動裝置
2.油液的關鍵監測位置
1)油液循環核心部位：油箱入口/出口、過濾器前后端、關鍵摩擦副(如軸承、齒輪嚙合區)
2)典型的油品監測類型：
柴油機油(內燃機)
變壓器絕緣油(主變流器)
齒輪潤滑油(齒輪箱)
液壓油(制動與傳動系統)

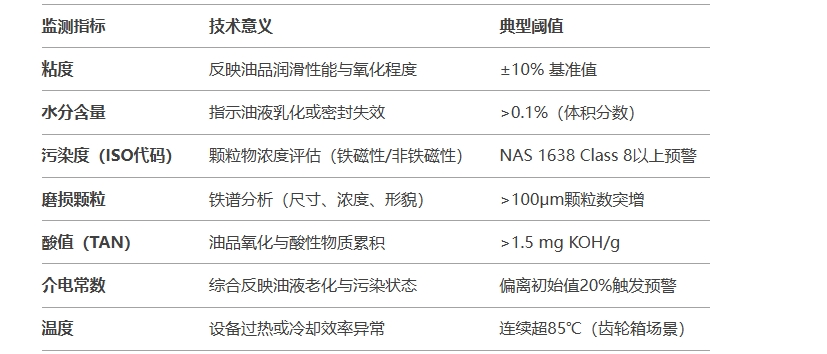

二、動車油液多參數監測指標體系
三、動車油液異常引發故障前智能預警系統如何實現?
1.油液數據結合算法
基于邊緣計算(Edge Computing)實時處理多傳感器數據，結合設備工況(負載、轉速)動態修正閾值。
采用機器學習模型(如LSTM時序預測)識別早期劣化趨勢，區分正常波動與故障前兆。
2.分級預警機制
一級預警(黃 色)：參數偏離正常范圍10%~20%，觸發維護工單提醒。
二級預警(紅色)：參數超標或突變，聯動設備降載/停機保護指令。
3.數據可視化平臺
通過B/S架構云端平臺展示油液健康指數(OHI)，支持歷史數據回溯與故障根因分析。
四、動車油液監測裝置的安裝部署方案
1.傳感器硬件集成
1)在線式傳感器組：嵌入式安裝于油路旁通支管，支持DN15~DN25管道適配。
2)通訊模塊：工業級CAN總線或5G無線傳輸，兼容既有TCMS(列車控制管理系統)。
2.監測軟件部署
1)本地邊緣網 關：部署輕量化數據預處理算法，降低云端傳輸負載。
2)油液云平臺服務器：搭建私有云數據庫，支持與PHM(故障預測與健康管理)系統對接。
3.整個裝置工程安裝實施
動車段檢修庫內安裝，單設備部署周期≤4小時，支持不停機熱插拔維護。
五、動車油液全生命周期維護流程
1.監測系統如何運維?
1)定期校準：每6個月進行傳感器標定(粘度、水分傳感器優先)。
2)耗材更換：顆粒計數器濾芯(12個月周期)、光學檢測窗口清潔(季度)。
2.油液監測數據分析服務
生成月度油液健康報告，建議優化換油周期(傳統固定周期vs按需維護)。
3.裝置使用人員培訓
提供AR輔助維修指導系統，實現故障定位-處理-驗收閉環管理。
六、動車油液監測的技術優勢與效益分析
1.故障預防能力提升
齒輪箱軸承磨損故障預警時間提前200~500小時，減少非計劃停運損失。
2.運維成本優化
潤滑油更換周期延長30%~50%，年維護成本下降15%以上(某動車段實測數據)。
3.數據賦能決策
建立全路網油液大數據圖譜，支撐動車組修程修制改 革。
七、動車油液監測的未來技術演進方向
1.微型化傳感器：MEMS技術實現多參數集成探 頭，適應更復雜安裝空間。
2.數字孿生結合：結合設備三維模型模擬油液劣化擴散路徑。
3.區塊鏈應用：油品供應鏈數據上鏈，確保監測數據溯源可信性。
結論：動車段油液在線監測技術通過多角度參數感知與智能診斷，正在推動軌道交通運維從"定期檢修"向"精 準預測"轉型。隨著邊緣AI與工業互聯網技術的深化應用，該技術將成為保障高鐵運營安全、提升經濟效益的核心支撐體系。
以上油液在線監測方案可根據您的具體車型、油品類型及現場工況，我們工程師進一步進行定制化調整。
